新品速递 | JTW-LD-JBF4310缆式线型感温火灾探测器隆重推出！

2020/11/13

缆式线型感温火灾探测器

缆式线型感温火灾探测器（简称感温电缆），主要应用于城市综合管廊、电缆隧道、发电厂、变电站等复杂应用场景，这些场所电缆密集程度高，一旦发生火灾很容易迅速蔓延，危害性极大。因其面对场景比较恶劣，这对感温电缆的主要技术指标提出了新的挑战与要求。

JTW-LD-JBF4310缆式线型感温火灾探测器

JTW-LD-JBF4310缆式线型感温火灾探测器，是基于国标GB16280-2014的要求，研发设计的缆式、差定温、可恢复、分布定位、探测型感温电缆。该产品结合了青鸟消防在高性能、低功耗模数混合集成芯片领域的技术优势，通过领先行业的开创性研发，匠心研究的新一代缆式线型感温火灾探测器。它颠覆了传统感温电缆的定义，通过创新性研发十大亮点，为客户带来全新应用体验。

系统组成

JTW-LD-JBF4310型线型感温火灾探测系统由监测系统（监控平台）、信号处理单元、缆式线型感温火灾探测器（简称感温电缆）和终端盒等组成。

系统组成示意图

技术参数

JBF4310-LA型缆式线型感温火灾探测器信号处理单元为单路设备，可接入一根感温电缆，同时该信号处理单元具有丰富的信息通讯端口（一路CAN 、一路485、3组无源输出触点），可对外进行信息交互；缆式线型感温火灾探测器信号处理单元外壳采用阻燃ABS材料，阻燃等级为UL-V0级。

JBF4310-TC型缆式线型感温电缆内置高度集成的片上芯片系统（SoC）朱鹮芯片，支持大容量组网的总线通讯。朱鹮芯片系统采用了异构架构，从而在提升通讯可靠性的前提下，大大降低了运行功耗。同时高集成度的电路冗余设计确保感温电缆在电磁场辐射强度达到30V/m时仍可在严酷的电磁环境下稳定工作。

由于JBF4310-TC型缆式线型感温电缆采用分布测温方式，在保证报警定位精度小于0.5米的前提下，感温电缆的测温精度误差也可控制在±2℃以内。并且还可以根据现场应用条件的不同，将感温电缆与常规线缆配合使用，充分利用敏感部件对需要防护的区域进行保护，并利用常规线缆覆盖无须探测的区域，从而实现降低工程造价的目的。

十大亮点优势

一、业内领先的单回路电缆长度

单回路缆式线型差定温火灾探测器长度可达1000米，满足不同场景的使用需求，并且可以减少项目中信号处理单元及终端盒的配置数量及施工难度，通过减少设备数量及简化系统结构，降低设备采购成本、施工人工成本及后期维护成本；

二、温度场监视

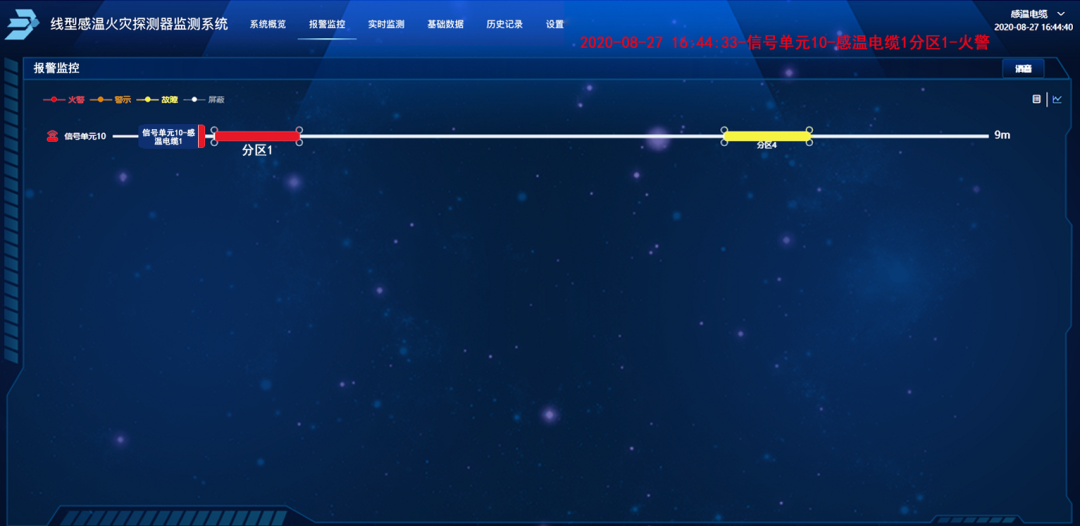

可实时监控缆式线型感温火灾探测器各分布点位温度值，预警阈值、报警阈值等温度场信息，由缆式线型感温火灾探测器监测系统来进行显示。更直观地显示电缆运行状态，通过大数据分析把控高风险区域分布，将隐患扼杀在萌芽当中。保护项目运行安全，降低后期运维成本；

三、分布式定位功能

缆式线型感温火灾探测器可以精确到具体报警位置（精度≤0.5米）、故障位置（精度≤1米），测温精度≤±2℃。区别于传统感温电缆只能分区报警（按回路报警），青鸟消防缆式线型感温火灾探测器可准确指示火源或过热点的具体部位，便于火灾或过热情况下的快速应急处理，有效提高了区域探测精度。适用环境温度广，测温精度高，可更好地满足各种复杂的现场环境。极大地提高了火警处理效率及现场安全性，降低了后期运维人工成本；

四、分区式定位功能

缆式线型感温火灾探测器可根据项目需要将整根电缆进行任意划分，并可针对每个分区进行阈值设置和定位报警显示；配合长度为1000米的单根电缆，设置方便灵活，可以满足各种项目中针对单根电缆在不同区域探测报警的需求，降低项目设备成本及施工成本；

五、小火源探测能力

产品通过国标规定的100mm小尺寸高温响应性能测试，可对微小及早期火源、热源快速报警，更适用于电缆火灾、局部过热等多种挑战性应用场景；

六、两级分段定温预警功能

缆式线型感温火灾探测器具有两级报警设置功能，在同一条感温电缆可根据应用现场环境的需要分段（每段间距为1米的整数倍）设置预警阈值范围 40~70℃和定温报警阈值 85℃（该定温报警阈值也可根据用户的特殊需求在一定范围内设置），实现两级分段定温预警。增强对探测环境的极早期防护，降低火灾风险。更好地保护设备财产安全；

七、系统配接功能

缆式线型感温火灾探测器具有丰富的对外通讯端口，可通过多种方式与上位机进行配给通讯。可以通过无源触点上传公共火警、故障信息；可以直接通过回路总线上传感温电缆的分布（或是分区报警信息），可通过RS485总线与感温电缆检测系统配接，上传感温电缆的各种属性信息、阈值设置信息、感温电缆感知到的现场实时温度信息，在检测平台上通过图形化的方式进行呈现；

八、不同线缆多元化搭配

缆式线型感温火灾探测器可以根据现场应用条件的不同与常规线缆配合使用，满足不同项目场景需求。充分利用感温电缆对需要防护的区域进行探测，减少非防护区域感温电缆的浪费，从而实现降低工程造价的目的；

九、工业级抗干扰能力

缆式线型感温火灾探测器，抗电磁辐射能力高达30V/m（80-1000Mhz），抗工频磁场能力高达100A/m。适用于多种复杂的工业环境，抗电磁辐射能力、抗工频磁场能力远超常规产品及国际要求。可有效避免强电环境对设备的干扰，减少误报；

十、高防护等级

缆式线型感温火灾探测器的防护等级为IP67（信号处理单元、感温电缆和终端盒均是），防水防尘能力业内领先，在各种恶劣工况环境下均能正常工作。

青鸟与传统感温火灾探测器特性对比

系统划分

为了适应不同项目的需求，青鸟消防研发设计的JTW-LD-JBF4310型线型感温火灾探测系统可分为标准版和高端版两款产品。凭借卓越的开发设计水准，标准版已成为领先市场行业的高能产品；而高端版更通过特有的监测系统和定温预警功能在原标准版上做了产品升级，监测系统可以直观地观察各个时段感温电缆的沿线温度分布，为后续数据研判提供了真实可靠的可视化数据支撑；定温预警功能通过两级预警可以在危险隐患发生的初期进行早期预警提示，为后续故障隐患排除、避免事故发生争取宝贵时间。
